吊り戸（掘り込み金具）用 内蔵タイプ 商品詳細

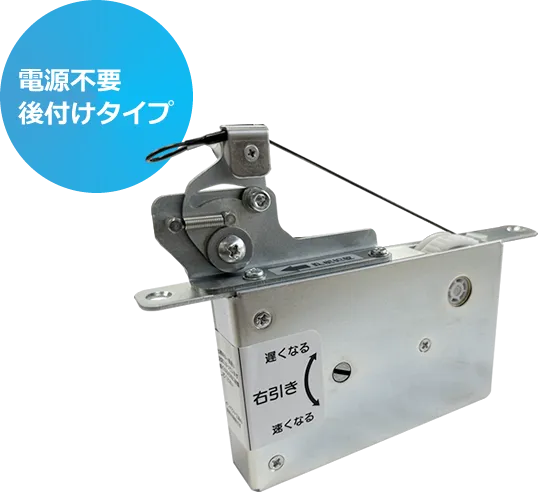

引き戸クローザー UC-0070
引き戸メーカーの吊り戸(寸法を確認下さい)、及び、汎用の吊り金具を使用した吊り戸を自閉式にしたい場合に利用できます。
引き戸にクローザーを取り付けるための掘り込みを入れる事で取り付けできます。
引き戸取付けの時に、補助ローラーを引き戸内に収納し、引き戸を立てた状態でネジ1本の緩め、 締めると補助ローラーが移動して自動的に吊りレールの中に設置されます。
仕様、取付条件をご確認のうえご検討下さい。
仕様
機能
・補助ローラーが移動できて引き戸内に収納可能
吊り戸（掘り込金具タイプ）にも取り付けできます。又、吊り金具(戸車)交換等も同様に簡単に行えます。
・ゆっくりした閉まりを設定できます
お年寄りの方、小さなお子様にも楽に通れるゆっくりした閉まり速度にできます。
・全開状態で保持できる引き戸のストッパーをオプションで用意しています
掃除や介護用ベッドの出入りなど、全開を保持しておきたい場合に使用します。
ワンプッシュでストッパーを解除できるタイプと安価な固定タイプがございます。
ストッパーは必要な方は、本体注文時にオプションでご選択ください。
仕様
| サイズ |
幅：124mm X 高さ：127mm X 厚さ：22.2mm |
| 引き幅 |
1,100mm以下 |
| 引き戸重量 |
25kg以下 |
| 引き力 |
0.1～0.7kg |
| 引き戸の方向 |
左右兼用 |
| 耐久性 |
20万回連続開閉試験をクリア |
| オプション |
UC-0020-OP1（ワンプッシュ解除式全開ストッパー)
UC-0020-OP2（固定式全開ストッパー）
>>画像を見る |
|
※クローザーは引き戸に掘り込み加工をして取付します。
※引き戸重量が25kg以下であっても 引き力が0.7ｋｇ以上になる場合があります。
必ず引き力を確認してお使い下さい。
引き力確認はこちら |
- 工場での連続開閉試験は20万回実施しております。使用頻度を考慮してお使い下さい。
- 屋外仕様の引き戸には使用しないで下さい。（防水仕様ではありません）
- ワイヤー固定部の隙間確保（10ｍｍ以上）が必要ですので図面を確認し、φ12mmの座ぐり加工を行ってください。
- 取り付け終了まで引き力調整はしないで下さい。故障の原因になります。
- お風呂場などの水回り、雨水の掛かる場所での使用は耐久上の問題があります。
外観図
取付方法
手を離しても、きちんと閉まる。閉め忘れゼロで冷暖房を逃がさないリフォームのプラス提案に。
引き戸の全開状態をキープする為のストッパーもございます
ワンプッシュ解除式全開ストッパー
 |
固定式全開ストッパー
 |
ワンプッシュタイプ（UC-0020-OP1）は、扉の固定を解除する場合、押しても、引いても解除ができる構造になっております。
※引き戸に加工をしてマグネットキャッチを埋め込みます。
キーパーを縦枠に取付ます。 |
固定式タイプ（UC-0020-OP2）ですが、扉を全開にしますと、 マグネットで固定されますので、固定を解除するには、戸を引いて解除いたします。
※引き戸と縦枠に、部品をネジで止めるだけ。 |
| ￥２，２００（税込） |
￥７７０（税込） |
